视觉点胶机

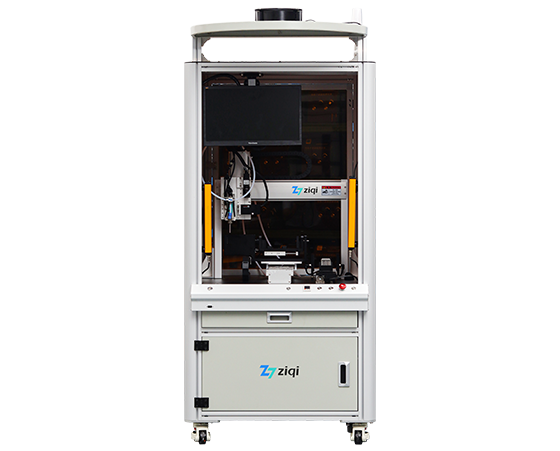

落地式龙门双工位CCD点胶贴膜一体机
适用行业：
手机、电脑外壳、光碟机、印表机、墨水夹、PC板、LCD、LED、DVD、数位相机、开关、连接器、继电器、散热器、半导体等电子业、或与SMT设备连线快速点/涂胶、时钟、玩具业、医疗器材等需液体点胶产品。
手机、电脑外壳、光碟机、印表机、墨水夹、PC板、LCD、LED、DVD、数位相机、开关、连接器、继电器、散热器、半导体等电子业、或与SMT设备连线快速点/涂胶、时钟、玩具业、医疗器材等需液体点胶产品。
产品特点
1、采用高精度CCD视觉定位系统，确保点胶和贴膜的精准性，支持自动校正和偏差修正。
2、双工位设计，一个工位进行点胶作业，另一个工位进行产品投放，循环运行，提高生产效率。
3、配备高精度伺服电机和精密丝杆传动，确保运行的稳定性和精度。
4、支持多种点胶模式和复杂路径规划，满足不同工艺需求。
5、可兼容多种规格的产品，支持不同胶水特性和工艺需求。
6、配备激光测高功能，自动校准Z轴高度，适应产品高度变化。
2、双工位设计，一个工位进行点胶作业，另一个工位进行产品投放，循环运行，提高生产效率。
3、配备高精度伺服电机和精密丝杆传动，确保运行的稳定性和精度。
4、支持多种点胶模式和复杂路径规划，满足不同工艺需求。
5、可兼容多种规格的产品，支持不同胶水特性和工艺需求。
6、配备激光测高功能，自动校准Z轴高度，适应产品高度变化。
技术参数
| 型号+名称 | 落地式龙门双工位CCD点胶贴膜一体机+ZQ-LD841LM |
| 平台行程范围x/y/z(mm) | z轴800/轴400/z轴100 |
编程方式 | CCD视觉定位编程 |
可运动图形轨迹 | 点、直线、圆弧、整圆、曲线、多段、螺旋线、随圆 |
| 点胶头 | 冷胶压电阀+吸嘴 |
| 最大负载 | 15kg |
| 移动速度(mm/sec) | 0-500 |
| 重复精度 | 士0.01 |
控制方式 | 工控机+电脑显示屏 |
| 程序记录数量 | 999 |
| 显示方式 | 电脑显示屏 |
| 驱动器 | 汇川 |
| 导轨 | 国产/上银 |
| 光电开关 | 国产/松下 |
| 传动方式 | 研磨丝杆 |
| 输入电源 | 220V |
| 外部控制接口 | IOR S232、网口 |
